半导体chiller刻蚀设备配套：射频热负荷、静电卡盘冷却与信号联锁

半导体chiller刻蚀设备配套是指为刻蚀工艺设备提供稳定工艺温度控制的冷却方案，用于带走工艺过程中的热负荷并保持腔体与部件在允许温度范围内运行。刻蚀工艺伴随射频功率输入与等离子体作用，热负荷具有动态与局部集中的特点。本文围绕半导体chiller刻蚀设备配套，说明射频功率带来的热负荷特征、静电卡盘背面氦冷与冷却液回路的分工、设备间信号联锁，以及相邻工序的冷却差异，为配套选型与调试提供依据。

一、刻蚀工艺中射频功率带来的热负荷

在半导体chiller刻蚀设备配套场景下，射频电源驱动等离子体时，部分能量转化为热量沉积在腔体壁面、电极与基片表面。热负荷随射频功率、气压与气体组分变化而波动，呈现明显的动态特征。不同刻蚀配方对应的功率曲线差异较大，因而热负荷并非恒定值，而是随工艺步骤交替出现高峰与低谷。若热量不能及时导出，腔体温度漂移会改变刻蚀速率与选择比，影响膜层一致性，严重时还会导致颗粒增多或器件损伤。因此配套 chiller 需具备足够的制冷量余量与较快的响应能力，以应对功率阶跃带来的热冲击，并将温度波动限制在工艺允许带宽内。在设计阶段，应基于典型配方的峰值功率与持续时间核算峰值热负荷，而非仅按平均功率选型。

二、静电卡盘背面氦冷与冷却液回路的分工

静电卡盘（ESC）在固定基片的同时，其背面常通入氦气形成导热界面，将基片热量快速导向卡盘本体。氦气热导率高且化学惰性，适合在微小间隙内建立效率高的导热通道，其流量与压力直接决定界面热阻。冷却液回路则通过 chiller 提供的控温介质带走卡盘本体积累的热量，构成二级热传递链路。在半导体chiller刻蚀设备配套中，氦冷负责界面级快速导热，冷却液回路负责系统级热平衡，两者分工明确又相互耦合。氦气流量与压力、冷却液温度与流量均需按工艺窗口设定，以保证基片温度场均匀。当氦路出现异常时，界面热阻上升会导致局部过热，因此氦压与流量通常也纳入设备联锁监控。

三、半导体chiller与工艺设备的信号联锁

为保障设备安全与工艺连续，chiller 需与刻蚀主机建立信号联锁。常见联锁包括温度越限报警、流量低报警、压缩机故障停机反馈以及急停连锁。当 chiller 检测到异常，会向主机发送状态字，主机据此暂停工艺或降功率运行，避免腔体过热损伤。在半导体chiller刻蚀设备配套实施中，联锁逻辑应在调试阶段逐项验证，明确各报警等级的响应动作，并形成可追溯的记录，便于后期维护与故障排查。除硬接线急停外，通信层面的状态字也应约定清楚，避免双方对报警含义理解不一致。完善的联锁是冷却系统融入整线安全体系的关键环节。

四、薄膜沉积与PVD等相邻工序的冷却差异

刻蚀之外的薄膜沉积、PVD 等工序同样需要温度控制，但热负荷形态不同。PVD 中溅射源与靶材发热集中，对局部冷却能力要求高，往往需要在靶座与腔壁布置换热结构。CVD 沉积则伴随较长的恒温保持需求，更看重温度稳定性而非瞬态响应，工艺气体反应放热相对平缓。在半导体chiller刻蚀设备配套规划时，应区分各工序的热特征，合理分配制冷量与流量，避免以单一工况覆盖全部工序。对于共用冷却母管的产线，还需考虑多台设备同时工作的峰值负荷，并在母管设计上预留余量，防止某台设备大负荷时拖累相邻工位。

五、配套方案的实施与验证

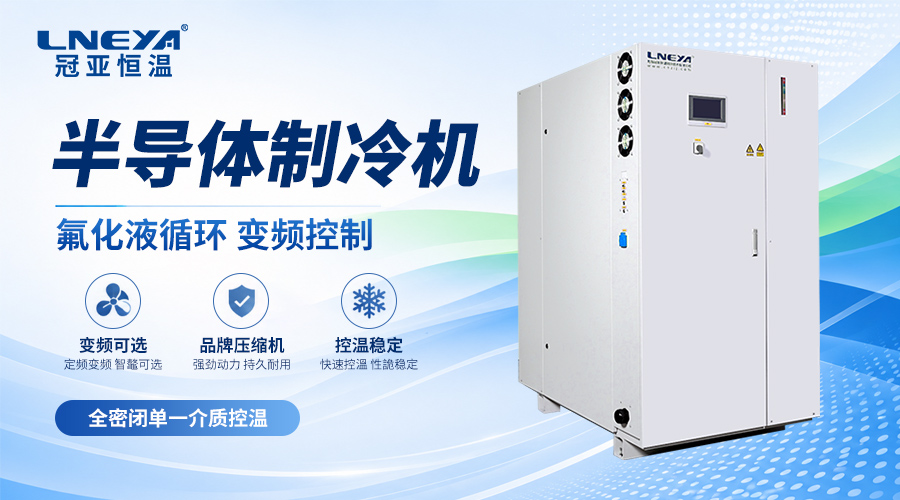

落地半导体chiller刻蚀设备配套方案，需先梳理工艺热负荷曲线与允许温度带宽，再匹配 chiller 制冷量、循环流量与控温精度。可选用无锡冠亚配套 chiller 型号 GY-PCH-803、GY-PCH-805、GY-PCH-8010，并配合控温卡盘 GY-CP 系列形成系统方案。验证阶段应在实际射频功率工况下记录温度、流量与报警状态，确认联锁动作正确，使冷却系统真正适配刻蚀工艺节奏。建议保留一份典型配方的热负荷与温控响应记录作为基线，便于后续运行偏离时快速定位是工艺变化还是冷却系统性能下降。

下表归纳不同工艺环节的热特征与对应的冷却需求，供半导体chiller刻蚀设备配套规划参考。

总结

半导体chiller刻蚀设备配套的关键在于理解射频热负荷的动态特征，并以氦冷与冷却液回路的分工实现界面与系统两级温控。信号联锁保障安全，相邻工序的差异则要求冷却方案分而治之。基于典型配方峰值热负荷选型、建立运行基线，可提升长期适配能力。无锡冠亚提供配套 chiller 与控温卡盘联机方案，便于按实际工艺节奏验证冷却能力。

FAQ 常见问题

Q1：刻蚀工艺热负荷有什么特点？

刻蚀热负荷来自射频驱动的等离子体，部分能量转化为热量沉积在腔体、电极与基片表面。其大小随射频功率、气压与气体组分波动，呈现动态与局部集中特征，配套 chiller 需具备制冷量余量与较快响应以抑制温度漂移。

Q2：静电卡盘氦冷与冷却液回路如何分工？

静电卡盘背面氦气形成导热界面，将基片热量快速导向卡盘本体，属于界面级快速导热；冷却液回路通过 chiller 介质带走卡盘积热，属于系统级热平衡。两者分工明确又相互耦合，需按工艺窗口设定参数。

Q3：半导体chiller与刻蚀主机为何要信号联锁？

联锁可在温度越限、流量低、压缩机故障或急停时，由 chiller 向主机发送状态字，主机据此暂停工艺或降功率，避免腔体过热损伤。调试阶段应逐项验证报警等级与响应动作，并形成追溯记录。

Q4：PVD与刻蚀对冷却的要求有何不同？

PVD 溅射源发热集中，对局部冷却能力与高流量要求高；刻蚀热负荷动态变化，看重响应速度；CVD 更看重长时恒温的稳定性。规划时应按各工序热特征分配制冷量与流量，不宜以单一工况覆盖。

Q5：配套chiller选型应关注哪些参数？

选型应依据工艺热负荷曲线与允许温度带宽，匹配制冷量、循环流量与控温精度，并预留余量应对功率阶跃。可在实际射频工况下验证温度、流量与报警状态，确认联锁动作正确后再投入运行。

Q6：多台设备共用冷却母管要注意什么？

多台设备同时工作时会出现峰值负荷叠加，规划需核算总制冷量与总流量是否满足峰值需求。同时应合理布置支路与流量分配，避免单台设备异常影响整条产线，并保留维护隔离手段。
