汽车电子泵用制冷加热控温系统

汽车电子泵用制冷加热控温系统

汽车电子泵用制冷加热控温系统
  • 产品介绍
  • 技术参数
  • 公司简介

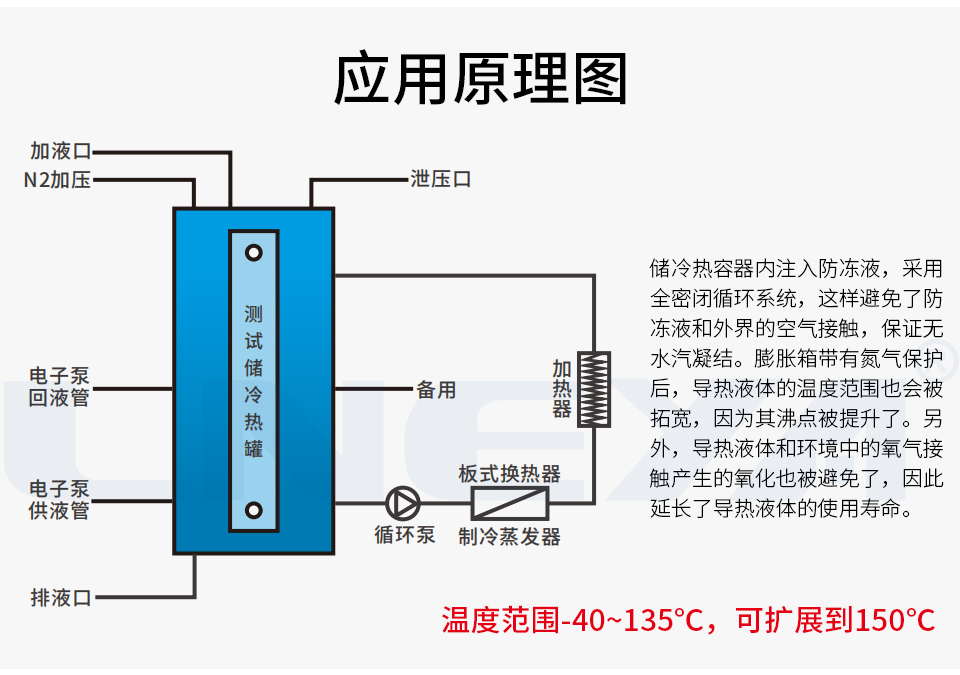

控温系统控制原



80L压力容器内注入防冻液,采用全密闭循环系统,这样避免了防冻液和外界的空气接触的机会, 保证无水汽凝结。膨胀箱带有氮气保护后,导热液体的温度范围也会被拓宽,因为其沸点被提升 了。导热液体和环境中的氧气接触产生的氧化也被避免了,因此延长了导热液体的使用寿命。



结构优势解析


型号

KRYP-15W

KRYP-15

KRYP-25W

KRYP-25

KRYP-38W

KRYP-60W

温度范围

-40℃~135℃

-40℃~135℃

-40℃~135℃

-40℃~135℃

罐内容积

60L

100L

200L

300L

加热功率

15kw

25kw

38kw

60kw

135℃

15kw

25kw

38KW

60kw

20℃

15kw

25kw

38KW

60kw

0℃

15kw

25kw

38KW

60kw

-20℃

10kw

16kw

26KW

37kw

-35℃

4kw

6.5kw

10KW

15kw

温控精度

±0.3℃

系统压力显示

制冷系统压力采用指针式压力表实现(高压、低压)

循环系统压力采用压力传感器检测显示在触摸屏上

控制器

西门子PLC,模糊PID控制算法

通信协议

以太网接口TCP/IP协议

设备内部温度反馈

设备罐内部温度、制冷系统冷凝温度、压缩机吸气温度、冷却水温度(水冷设备有)

加热

指系统最大的加热输出功率(根据各型号)

加热器有三重保护,独立温度限制器,确保加热系统安全

加热功率10KW采用调压器,加热功率输出控制采用4~20mA线性控制

制冷能力

指在不同的温度具备带走热量的能力(理想状态下),实际工况需要考虑环境散热,请适当放大,并且做好保温措施。

高温降温模块

可以从高温150度降温模块

循环泵流量、压力

max

采用冠亚磁力驱动泵/德国品牌磁力驱动泵

110L/MIN 2.5BAR

150L/MIN 2.5BAR


200L/MIN 2.5BAR

300L/MIN 2.5BAR

电源 380V50HZ

24KW max

38KW max

58kw max

95kw max

外型尺寸(风冷)

800*1200*1850

1000*1500*1850



外型尺寸(水冷)

800*1200*1850

1000*1500*1850

1000*1500*1850

1450*2050*2050

压缩机

艾默生谷轮涡旋柔性压缩机

蒸发器

采用DANFOSS板式换热器/高力板式换热器

制冷附件

艾默生/丹佛斯品牌 干燥过滤器、压控、油分离器等

膨胀阀

丹佛斯热力膨胀阀/艾默生电子膨胀阀

操作面板

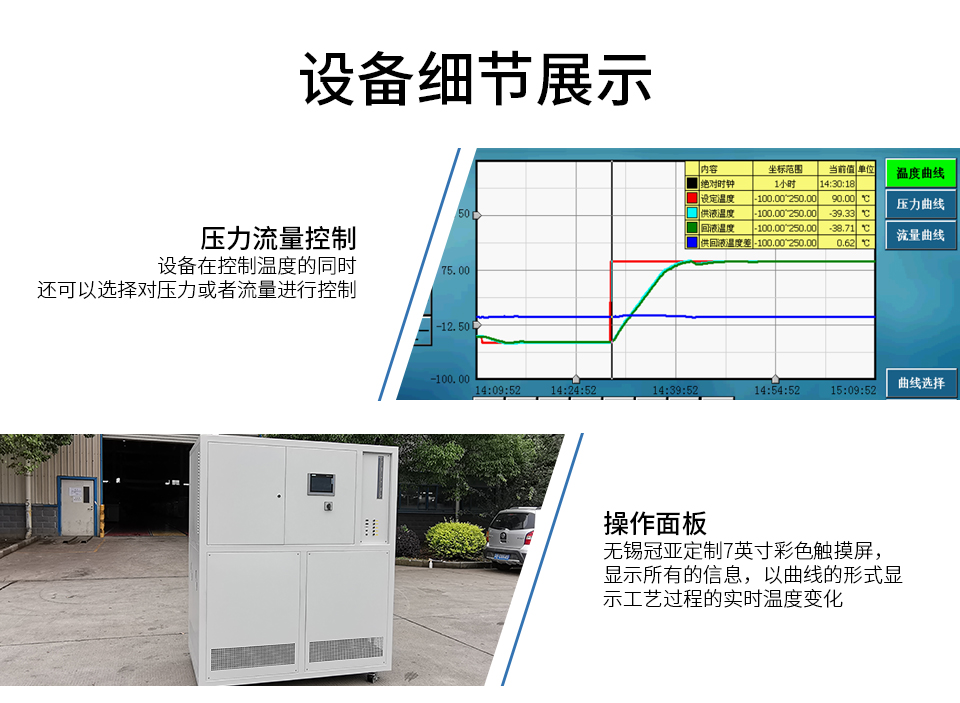

7寸彩色触摸屏,温度曲线显示\EXCEL 数据导出

安全防护

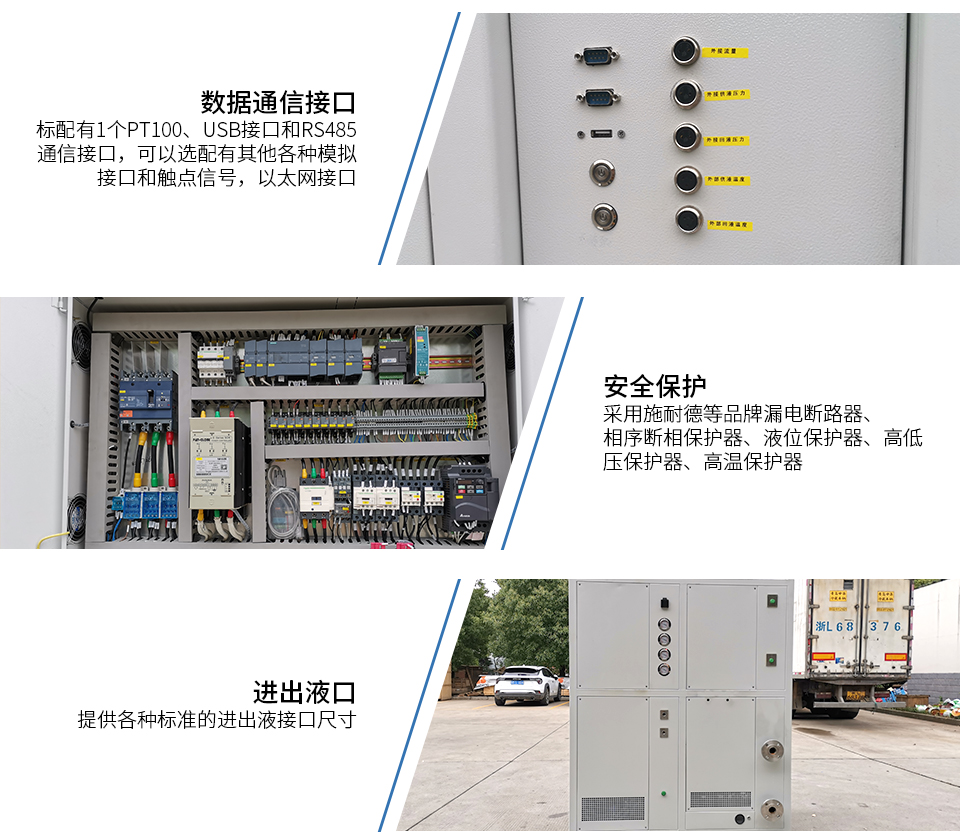

具有自我诊断功能;相序断相保护器、冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。

制冷剂

R-404A/R507C

电子泵用接口

DN50 PN10 RF

DN65 PN10 RF

DN80 PN10 RF

DN100 PN10 RF

水冷型 W

带W型号为水冷型

水冷冷凝器

套管式换热器

冷却水 32度

7m³/H

12m³/H

17m³/H

24m³/H

外壳材质

冷轧板喷塑 (标准颜色7035)

温度扩展

-40℃~150℃


型号

KRYP-15W

KRYP-15

KRYP-25W

KRYP-25

KRYP-38W

KRYP-60W

温度范围

-40℃~135℃

-40℃~135℃

-40℃~135℃

-40℃~135℃

罐内容积

60L

100L

200L

300L

加热功率

15kw

25kw

38kw

60kw

135℃

15kw

25kw

38KW

60kw

20℃

15kw

25kw

38KW

60kw

0℃

15kw

25kw

38KW

60kw

-20℃

10kw

16kw

26KW

37kw

-35℃

4kw

6.5kw

10KW

15kw

温控精度

±0.3℃

系统压力显示

制冷系统压力采用指针式压力表实现(高压、低压)

循环系统压力采用压力传感器检测显示在触摸屏上

控制器

西门子PLC,模糊PID控制算法

通信协议

以太网接口TCP/IP协议

设备内部温度反馈

设备罐内部温度、制冷系统冷凝温度、压缩机吸气温度、冷却水温度(水冷设备有)

加热

指系统最大的加热输出功率(根据各型号)

加热器有三重保护,独立温度限制器,确保加热系统安全

加热功率10KW采用调压器,加热功率输出控制采用4~20mA线性控制

制冷能力

指在不同的温度具备带走热量的能力(理想状态下),实际工况需要考虑环境散热,请适当放大,并且做好保温措施。

高温降温模块

可以从高温150度降温模块

循环泵流量、压力

max

采用冠亚磁力驱动泵/德国品牌磁力驱动泵

110L/MIN 2.5BAR

150L/MIN 2.5BAR


200L/MIN 2.5BAR

300L/MIN 2.5BAR

电源 380V50HZ

24KW max

38KW max

58kw max

95kw max

外型尺寸(风冷)

800*1200*1850

1000*1500*1850



外型尺寸(水冷)

800*1200*1850

1000*1500*1850

1000*1500*1850

1450*2050*2050

压缩机

艾默生谷轮涡旋柔性压缩机

蒸发器

采用DANFOSS板式换热器/高力板式换热器

制冷附件

艾默生/丹佛斯品牌 干燥过滤器、压控、油分离器等

膨胀阀

丹佛斯热力膨胀阀/艾默生电子膨胀阀

操作面板

7寸彩色触摸屏,温度曲线显示\EXCEL 数据导出

安全防护

具有自我诊断功能;相序断相保护器、冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。

制冷剂

R-404A/R507C

电子泵用接口

DN50 PN10 RF

DN65 PN10 RF

DN80 PN10 RF

DN100 PN10 RF

水冷型 W

带W型号为水冷型

水冷冷凝器

套管式换热器

冷却水 32度

7m³/H

12m³/H

17m³/H

24m³/H

外壳材质

冷轧板喷塑 (标准颜色7035)

温度扩展

-40℃~150℃
