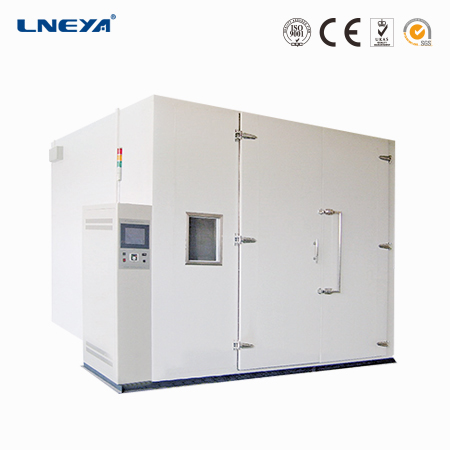

步入式综合试验室

步入式综合试验室

步入式综合试验室
  • 技术参数




电池包专用  步入式试验室
应用:
适用于电池包专用试验室,运用给电池包提供恒温、恒湿环境,并且给电池包提供恒定流量、压力、温度的乙二醇水溶液,用于电池包内部流道冷却加热恒温控制。
产品概述:
1、具有较宽的温度控制范围,从-45℃ 到100℃,可满足用户的非常陡的温度梯度变化等各种需求。
2、采用独特的平衡调温方式,具有稳定平衡的加热能力,可进行高精密、高稳定的温度控制;温度用触摸屏显示,直观易读方便。
3、可通过调节温度误差值,满足您更为准确的试验条件
4、具有随温度的设定数值自动选择运转制冷回路的功能,操作简单
5、具有高温开机功能,能在箱内温度升至100℃时可开启制冷机,便于在高温、低温之间连续进行往返试验。
6、具有自我诊断功能、冷冻机过载保护、高压压力开关、过载继电器、热保护装置等多种安全保障机能,充分保证使用安全。
7、采用多翼式送风机强力送风循环,避免任何死角,可使测试区域内温度分布均匀。
8、风路循环出风回风设计,风压风速均符合测试标准,并可使开门瞬间温度回稳时间快。
9、升温、降温、系统完全独立可提高效率,降低测试成本,增长寿命,减低故障率。
10、补水箱置于控制箱体右下部,并有缺水自动保护,更便利操作者补充水源。11、加湿系统管路与控制线路板分开,可避免因加湿管路漏水发生故障,提高安全性。
12、水路系统管路电路系统则采用门式开启,检修和维护便利。
13、制冷系统中,冷凝采用风冷方式或水冷方式
14、测试部件需要经历一个特定的温度变化曲线,并且记录温度的变化。温度变化的范围通常从-40℃~100℃。
15、进行耐受性测试时,通常会循环进行
16、防冻液的温度从-45℃~100℃
17、非常陡的温度梯度变化
18、可视化、数据存储和汇报分析
19、温控设备可以灵活的与其他的测试平台进行连接
20、配置强劲的循环泵,同时确保高粘度液体的输送。
21、采用比例调节阀控制流量输出,实现高精度控制总量程10%~99%调节。
22、乙二醇制冷加热系统采用全密闭循环系统,这样避免了防冻液和外界的空气接触的机会,保证无水汽凝结。膨胀箱带有氮气保护后,导热液体的温度范围也会被指宽,因为其沸点被提升了。另外,导热液体和环境中的氧气接触产生的氧 化也被避免了,因此延长了导热液体的使用寿命.
23、准确的温度控制对于测试结果的重复性和精度尤为重要。系统采用了西门子PLC控制。电气控制部分基本上不需要人为的介入即可完成所有的控制。正因为如此高的自动化,耐受测试所需要的人为很少。
24、提供了很高的操作安全性。新添加的安全措施保证了连续无人看管的运行。所有相关的运行状态数据被连续地监控,并且在触摸屏幕上可视化。
25、西门子7”的彩色大屏幕提供了清晰全面的重要数据信息,含有重要的信息,如数据、图线和注释。触控界面优化了设备的可用性。多层级用户可以通过密码保护实现。被指定的操作人员具有有限的权限,只可以接受设定。这避免了对于参数的意外修改和误操作。运行被连续地监控着。警告和故障会被清晰地显示并且必要时系统会自动关闭。故障可以被追踪,因此测试无需从新开始做。这时,已有的记录会被调用。系统具有多种数据和通信通道,可以根据具体的应用来进行调节。温度控制单元也可以通过网络被远程控制或将其包含在一个控制系统中。

技术参数:

型号

BRDCB-8M

DRDCB-12M

工作室尺寸

2000×2000×2000

2000×3000×2000

工作室温度范围

-45℃~+100℃

-45℃~+100℃

工作室湿度范围

25%~95%R.H

25%~95%R.H

工作室控温精度

±0.5℃

±0.5℃

工作室生降温速度

0.5℃/min~10℃/min

0.5℃/min~10℃/min

乙二醇溶液温度范围

-40℃~+100℃

-40℃~+100℃

乙二醇溶液升降温速率

0.2℃/min~5℃/min

0.2℃/min~5℃/min

乙二醇溶液控温精度

±0.5℃

±0.5℃

乙二醇溶液流量控制范围

2~40 L/min

2~50 L/min

乙二醇溶液流量控制精度

±0.3 L/min

±0.3 L/min

乙二醇溶液压力显示

0~4bar

0~4bar

乙二醇溶液压力控制

0.3~4bar(需要选配)

0.3~4bar(需要选配)

工作室内乙二醇溶液接口

12mm  15mm  20mm  25mm

各一组

12mm  15mm  20mm  25mm

各一组

通信协议

CAN总线

CAN总线

主PLC

西门子S7-1200

西门子S7-1200

显示器

西门子触摸屏

西门子触摸屏

压缩机

艾默生谷轮、意大利都凌、德国博客

主要制冷阀件

艾默生、丹佛斯、卡斯托等知名品牌

低压电器

施耐德、西门子、ABB品牌
