防冻液制冷加热系统(汽车专用)

防冻液制冷加热系统(汽车专用)

防冻液制冷加热系统(汽车专用)
  • 产品介绍
  • 技术参数
  • 公司简介

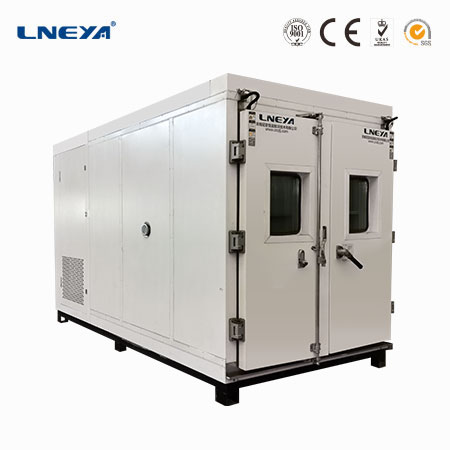

本设备结合高低温试验箱与防冻液制冷加热流量系统,为新能源汽车电池包等提供高温低温防冻液及防冻液的流量、压力控制和1000L高低温试验环境。可以实现电池包等处于高度环境中做试验,并且为电池包提供高温、低温、控制流量、压力等需求。温度实现-40度~130度防冻液温度,防冻液流量控制2~20L/min ,环境箱提供-45度~100度。

低温试验箱原理:

制冷机组主要包括制冷压缩机、冷凝器、油分离器、中间换热器、箱体内部循环风机、干燥过滤器、冷凝器、蒸发器、节流机构、膨胀罐、电气控制等。

统工艺流程简介如下:

机组蒸发器里面的液态制冷剂经过与箱体内部循环风空气进行交换,温度升高,由液态变为气态,被压缩机吸气口吸入,经过压缩机压缩后的高温高压制冷剂气体先经过油分离器,将压缩过程中携带的冷冻机油分离干净,而后进入冷凝器,经过与环境空气或冷却水换热,由高温高压的气体变为高压常温液体。高压常温的制冷剂液体,经干燥过滤器,而后经过膨胀阀节流降压,即由高压液体变为低压液体。低压液体(沸点较低)进入机组蒸发器,通过循环风把冷量带到箱体内部实现制冷。


KRY系列产品结构优势解析





型号

KRYCH-15W

KRYCH-15

温度范围

-40℃~135℃ 防冻液

-45℃~100℃ 试验仓

防冻液流量控制

2L/min~20L/min ±0.2L/min

防冻液压力

测量显示进出液口压力及在触摸屏上显示压力

试验仓容积

1000*1000*1000   1m3

加热功率

7.5kw 防冻液

5kw 试验仓

制冷量

防冻液

135℃

7.5kw

20℃

7.5kw

0℃

7.5kw

-20℃

4.5kw

-30℃

2.5kw

-35℃

1.8kw

制冷量

试验仓

100℃

6kw

-20℃

3.5kw

-40℃

1.2kw

防冻液温控精度

±0.3℃

高低温腔体控温

±0.3℃

试验仓内部循环风

3500m3/h

开门时,内部循环风机自动关闭,在触摸屏画面上会显示处于开门状态

控制器

西门子PLC,模糊PID控制算法

通信协议

以太网接口TCP/IP协议

设备内部温度反馈

设备罐内部温度、制冷系统冷凝温度、压缩机吸气温度、冷却水温度(水冷设备有)

加热

指系统最大的加热输出功率(根据各型号)

加热器有三重保护,独立温度限制器,确保加热系统安全

加热功率15KW采用调压器,加热功率输出控制采用4~20mA线性控制

制冷能力

指在不同的温度具备带走热量的能力(理想状态下),实际工况需要考虑环境散热,请适当放大,并且做好保温措施。

高温降温模块

可以从高温150度降温模块

循环泵流量、压力

采用冠亚磁力驱动泵

电源 380V50HZ

23KW max

外型尺寸

1250*2350*1900 不含外突出部分 风冷水冷尺寸一致

压缩机

艾默生谷轮涡旋柔性压缩机

蒸发器

采用DANFOSS板式换热器/高力板式换热器

制冷附件

艾默生/丹佛斯品牌 干燥过滤器、压控、油分离器等

膨胀阀

丹佛斯热力膨胀阀/艾默生电子膨胀阀

操作面板

7寸彩色触摸屏,温度曲线显示\EXCEL 数据导出

安全防护

具有自我诊断功能;相序断相保护器、冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。

制冷剂

R-404A/R507C

箱体内部预留防冻液接口

G3/4 及截止阀

水冷型 W

带W型号为水冷型

水冷冷凝器

套管式换热器

冷却水 32度

6m³/H

外壳材质

冷轧板喷塑 (标准颜色7035)

型号

KRYCH-15W

KRYCH-15

温度范围

-40℃~135℃ 防冻液

-45℃~100℃ 试验仓

防冻液流量控制

2L/min~20L/min ±0.2L/min

防冻液压力

测量显示进出液口压力及在触摸屏上显示压力

试验仓容积

1000*1000*1000   1m3

加热功率

7.5kw 防冻液

5kw 试验仓

制冷量

防冻液

135℃

7.5kw

20℃

7.5kw

0℃

7.5kw

-20℃

4.5kw

-30℃

2.5kw

-35℃

1.8kw

制冷量

试验仓

100℃

6kw

-20℃

3.5kw

-40℃

1.2kw

防冻液温控精度

±0.3℃

高低温腔体控温

±0.3℃

试验仓内部循环风

3500m3/h

开门时,内部循环风机自动关闭,在触摸屏画面上会显示处于开门状态

控制器

西门子PLC,模糊PID控制算法

通信协议

以太网接口TCP/IP协议

设备内部温度反馈

设备罐内部温度、制冷系统冷凝温度、压缩机吸气温度、冷却水温度(水冷设备有)

加热

指系统最大的加热输出功率(根据各型号)

加热器有三重保护,独立温度限制器,确保加热系统安全

加热功率15KW采用调压器,加热功率输出控制采用4~20mA线性控制

制冷能力

指在不同的温度具备带走热量的能力(理想状态下),实际工况需要考虑环境散热,请适当放大,并且做好保温措施。

高温降温模块

可以从高温150度降温模块

循环泵流量、压力

采用冠亚磁力驱动泵

电源 380V50HZ

23KW max

外型尺寸

1250*2350*1900 不含外突出部分 风冷水冷尺寸一致

压缩机

艾默生谷轮涡旋柔性压缩机

蒸发器

采用DANFOSS板式换热器/高力板式换热器

制冷附件

艾默生/丹佛斯品牌 干燥过滤器、压控、油分离器等

膨胀阀

丹佛斯热力膨胀阀/艾默生电子膨胀阀

操作面板

7寸彩色触摸屏,温度曲线显示\EXCEL 数据导出

安全防护

具有自我诊断功能;相序断相保护器、冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。

制冷剂

R-404A/R507C

箱体内部预留防冻液接口

G3/4 及截止阀

水冷型 W

带W型号为水冷型

水冷冷凝器

套管式换热器

冷却水 32度

6m³/H

外壳材质

冷轧板喷塑 (标准颜色7035)
