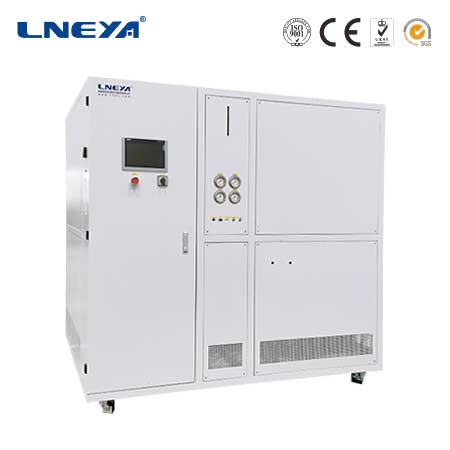

SUNDI -100℃~100℃

SUNDI -100℃~100℃

SUNDI -100℃~100℃
  • 技术参数
  • 主要技术指标
  • 系统介绍





控温系统结构设计原理和功能优势

  • 高温时没有导热介质蒸发出来,而且不需要加压的情况下就可以实现 -80~190℃、-70~220℃、-88~170℃、-55~250℃、-30~300℃连续控温;
  • 采用全密闭管道式设计,降低导热液需求量的同时,提高系统的热量利用率,达到快速升降温度。 膨胀容器中的导热介质不参与循环,可以降低导热介质在运行中吸收水分和挥发的风险;



型号 SUNDI-1035W SUNDI-1055W SUNDI-1075W SUNDI-10A10W SUNDI-10A15W SUNDI-10A25W SUNDI-10A38W SUNDI-10A60W SUNDI-10A80W
介质温度范围  -100℃~+100℃
控制系统 前馈PID ,无模型自建树算法,PLC控制器
温控模式选择 物料温度控制与设备出口温度控制模式 可自由选择
温差控制 设备出口温度与反应物料温度的温差可控制、可设定
程序编辑 可编制5条程序,每条程序可编制40段步骤
通信协议 MODBUS RTU 协议  RS 485接口
外接入温度反馈 PT100或4~20mA或通信给定(默认PT100)
温度反馈 设备导热介质 进口温度、出口温度、反应器物料温度(外接温度传感器)三点温度
导热介质温控精度 ±0.5℃ ±1℃
反应物料温控精度 ±1℃
加热功率 kW 3.5 5.5 7.5 10 15 25 38 60 80
制冷量 kW  AT 135℃ 3.5 5.5 7.5 10 15 25 38 60 80
0℃ 3.5 5.5 7.5 10 15 25 38 60 80
-80℃ 1.9 2.8 3.4 4.1 5 8 13 22 30
-90℃ 0.7 1.2 1.6 2 3 4.8 7.5 12 16
 -95℃ 0.45 0.7 0.9 1.2 1.8 2.9 4.5 7.2 9.5
流量压力 max
 L/min bar
35 35 50 60 110 150 250 400 400
2 2 2 2.5 2.5 2.5 2.5 2.5 2.5
循环泵 冠亚磁力驱动泵 德国品牌磁力驱动泵
压缩机  艾默生谷轮涡旋柔性压缩机/卡莱尔
油分离器 艾默生
膨胀阀 丹佛斯/艾默生热力膨胀阀+艾默生电子膨胀阀
蒸发器 丹佛斯/高力板式换热器
操作面板 7英寸彩色触摸屏,温度曲线显示、记录
安全防护 具有自我诊断功能;冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。
密闭循环系统 整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。
制冷剂 R-404A/R23/R14
接口尺寸 G3/4 G3/4 G1 G1 DN32 PN10 DN32 PN10 DN40 PN10 DN65 PN10 DN65 PN10
水冷型 W
温度 20度
2400L/H
1.5~4bar
G3/4
3400L/H
1.5~4bar
G1
4000L/H
1.5~4bar
G1
5000L/H
1.5~4bar
G1 1/8
12m³/H
1.5~4bar
DN50
20m³/H
1.5~4bar
DN65
30m³/H
1.5~4bar
DN65
40m³/H
1.5~4bar
DN80
50m³/H
1.5~4bar
DN100
外型尺寸cm 70*100*175 80*120*185 80*120*185 150*100*185 150*100*185 205*145*205 245*145*225 300*160*225 400*160*225
重量kg 435 565 705 890 1250 1600 2100 2950 3350
电源 380V50HZ 12kW max 18kW max 24kW max 30kW max 40kW max 60kW max 85kW max 135kW max 200kW max




型号 SUNDI-1035W SUNDI-1055W SUNDI-1075W SUNDI-10A10W SUNDI-10A15W SUNDI-10A25W SUNDI-10A38W SUNDI-10A60W SUNDI-10A80W
介质温度  -100℃~+100℃
控制系统 前馈PID ,无模型自建树算法,PLC控制器
温控模式 物料温度控制与设备出口温度控制模式 可自由选择
温差控制 设备出口温度与反应物料温度的温差可控制、可设定
程序编辑 可编制5条程序,每条程序可编制40段步骤
通信协议 MODBUS RTU 协议  RS 485接口
外接入
温度反馈
PT100或4~20mA或通信给定(默认PT100)
温度反馈 设备导热介质 进口温度、出口温度、反应器物料温度(外接温度传感器)三点温度
导热介质
温控精度
±0.5℃ ±1℃
反应物料
温控精度
±1℃
加热功率
kW
3.5 5.5 7.5 10 15 25 38 60 80
制冷量
kW  AT
135℃ 3.5 5.5 7.5 10 15 25 38 60 80
0℃ 3.5 5.5 7.5 10 15 25 38 60 80
-60℃ 2.8 5 6.2 8 9 15 23 38 52
-80℃ 1.9 2.8 3.4 4.1 5 8 13 22 30
-90℃ 0.7 1.2 1.6 2 3 4.8 7.5 12 16
-100℃ 0.45 0.7 0.9 1.2 1.8 2.9 4.5 7.2 9.5
流量压力 max
 L/min bar
35 35 50 60 110 150 250 400 400
2 2 2 2.5 2.5 2.5 2.5 2.5 2.5
循环泵 冠亚磁力驱动泵 德国品牌磁力驱动泵
压缩机 泰康/艾默生/卡莱尔/都凌
油分离器 艾默生
膨胀阀 丹佛斯/艾默生热力膨胀阀+艾默生电子膨胀阀
蒸发器 丹佛斯/高力板式换热器
操作面板 7英寸彩色触摸屏,温度曲线显示、记录
安全防护 具有自我诊断功能;冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。
密闭循环系统 整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。
制冷剂 R-404A/R23/R14混合制冷剂
接口尺寸 G3/4 G3/4 G1 G1 DN32  DN32  DN40  DN65  DN65
水冷型 W
温度 20度
2400L/H
1.5~4bar
G3/4
3400L/H
1.5~4bar
G1
4000L/H
1.5~4bar
G1
5000L/H
1.5~4bar
G1 1/8
12m³/H
1.5~4bar
DN50
20m³/H
1.5~4bar
DN65
30m³/H
1.5~4bar
DN65
40m³/H
1.5~4bar
DN80
50m³/H
1.5~4bar
DN100
外型尺寸cm
70*100
*175
80*120
*185
80*120
*185
150*100
*185
150*100
*185
205*145
*205
245*145
*225
300*160
*225
400*160
*225
重量kg 435 565 705 890 1250 1600 2100 2950 3350
电源 380V50HZ 12kW  18kW  24kW 30kW  40kW  60kW  85kW  135kW  200kW
