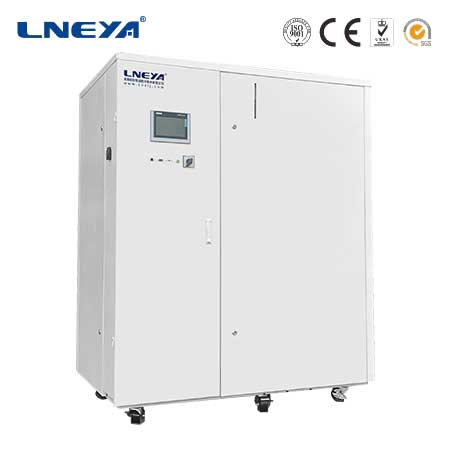

SUNDI -80℃~250℃

制冷加热动态控温系统制冷加热控温系统

加热功率3KW~15KW
导热介质温控精度±0.5℃
反应物料温控精度±1℃
制冷剂R-404A/R508B
压缩机日立、泰康、谷轮、松洋、卡莱尔等
重量240KG~600KG

控温系统结构设计原理和功能优势

高温时没有导热介质蒸发出来，而且不需要加压的情况下就可以实现 -80～190℃、-70～220℃、-88～170℃、-55～250℃、-30～300℃连续控温；
采用全密闭管道式设计，降低导热液需求量的同时，提高系统的热量利用率，达到快速升降温度。膨胀容器中的导热介质不参与循环，可以降低导热介质在运行中吸收水分和挥发的风险；

型号		SUNDI-825W	SUNDI-835W	SUNDI-855W	SUNDI-875W	SUNDI-8A10W	SUNDI-8A15W	SUNDI-8A25W	SUNDI-8A38W	SUNDI-8A60W	SUNDI-8A80W
介质温度范围		-80℃～+250℃
控制系统		前馈PID ,无模型自建树算法，PLC控制器
温控模式选择		物料温度控制与设备出口温度控制模式可自由选择
温差控制		设备出口温度与反应物料温度的温差可控制、可设定
通信协议		MODBUS RTU 协议 RS 485接口，以太网接口
外接入温度反馈		PT100或4～20mA或通信给定（默认PT100)
温度反馈		设备导热介质进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度
导热介质温控精度		±0.5℃
反应物料温控精度		±1℃
加热功率 kW		3	3.5	5.5	7.5	10	15	25	38	60	80
制冷量 kW	250℃	2.5	3.5	5.5	7.5	10	15	25	38	60	80
制冷量 kW	-75℃	0.3	0.42	0.7	1.3	1.5	2.4	5	8	11	16
流量/压力 MAX L/min bar		20	35	35	50	60	110	150	250	400	400
流量/压力 MAX L/min bar		1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	2.5	2.5
循环泵		磁力驱动泵
压缩机		日立、泰康、谷轮、松洋、卡莱尔等压缩机
操作面板		7英寸彩色触摸屏，温度曲线显示、记录
安全防护		具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。
制冷剂		R-404A/R508B
接口尺寸		ZG1/2	ZG3/4	ZG3/4	ZG1	ZG1	ZG1	DN32	DN40	DN65	DN65
水冷型 W 温度 20度		1800L/H 1.5bar~4bar ZG3/4	2000L/H 1.5bar~4bar ZG3/4	2800L/H 1.5bar~4bar ZG3/4	3500L/H 1.5bar~4bar ZG1	4200L/H 1.5bar~4bar ZG1	5600L/H 1.5bar~4bar DN32	10m³/H 1.5bar~4bar DN40	18m³/H 1.5bar~4bar DN65	28m³/H 1.5bar~4bar DN80	30m³/H 1.5bar~4bar DN80
外形尺寸 cm		5570175	5570175	6585185	7085185	7085185	80120185	150100185	200145205	245170225	300160225
重量kg		240	285	345	500	600	950	1300	1550	2200	2850
电源 380V 50HZ		9.5kW	11kW	17kW	20kW	26kW	36kW	59kW	98kW	135kW	177kW
选配电源		非标准电源需定制
选配		加热功率25kW以内sundi系列可选配介质控温精度士0.1℃，物料控温精度±0.1℃
