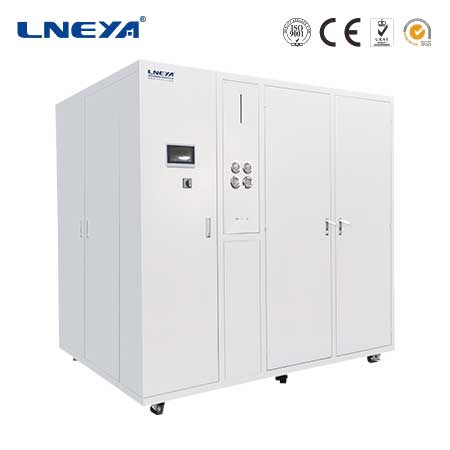

SUNDI -90℃～250℃

制冷加热动态控温系统制冷加热控温系统

加热功率5.5KW~80KW
导热介质温控精度±0.5℃
反应物料温控精度±1℃
制冷剂R-404A/R508B
压缩机日立、泰康、谷轮、松洋、卡莱尔等
重量365KG~3150KG

控温系统结构设计原理和功能优势

高温时没有导热介质蒸发出来，而且不需要加压的情况下就可以实现 -80～190℃、-70～220℃、-88～170℃、-55～250℃、-30～300℃连续控温；
采用全密闭管道式设计，降低导热液需求量的同时，提高系统的热量利用率，达到快速升降温度。膨胀容器中的导热介质不参与循环，可以降低导热介质在运行中吸收水分和挥发的风险；

型号		SUNDI-955W	SUNDI-975W	SUNDI-9A10W	SUNDI-9A15W	SUNDI-9A25W	SUNDI-9A38W	SUNDI-9A60W	SUNDI-9A80W
介质温度范围		-90℃～+250℃
控制系统		前馈PID ,无模型自建树算法，PLC控制器
温控模式选择		物料温度控制与设备出口温度控制模式可自由选择
温差控制		设备出口温度与反应物料温度的温差可控制、可设定
通信协议		MODBUS RTU 协议 RS 485接口，以太网接口
外接入温度反馈		PT100或4～20mA或通信给定（默认PT100)
温度反馈		设备导热介质进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度
导热介质温控精度		±0.5℃
反应物料温控精度		±1℃
加热功率 kW		5.5	7.5	10	15	25	38	60	80
制冷量 kW	250℃	5.5	7.5	10	15	25	38	60	80
	-85℃	0.5	0.7	0.85	1.3	1.9	3.5	6	8
流量/压力 MAX L/min bar		35	50	60	110	150	250	400	400
		1.2	1.2	1.5	1.5	1.5	1.5	2.5	2.5
循环泵		磁力驱动泵
压缩机		日立、泰康、谷轮、松洋、卡莱尔等压缩机
操作面板		7英寸彩色触摸屏，温度曲线显示、记录
安全防护		具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。
制冷剂		R-404A/R508B
接口尺寸		ZG3/4	ZG1	ZG1	ZG1	DN32 PN10	DN40 PN10	DN65 PN10	DN65 PN10
水冷型 W 温度 20度		3400L/H 1.5bar~4bar ZG1	4500L/H 1.5bar~4bar ZG1	5200L/H 1.5bar~4bar ZG1 1/4	8m³/H 1.5bar~4bar DN40	12m³/H 1.5bar~4bar DN50	20m³/H 1.5bar~4bar DN65	30m³/H 1.5bar~4bar DN80	40m³/H 1.5bar~4bar DN100
外形尺寸 cm		80120185	80120185	80120185	150100185	200145205	200145205	250160225	300160225
重量kg		365	570	680	950	1400	1750	2400	3150
电源 380V 50HZ		16kW	27kW	30kW	42kW	59kW	83kW	130kW	188kW
选配电源		非标准电源需定制
选配		加热功率25kW以内sundi系列可选配介质控温精度士0.1℃，物料控温精度±0.1℃
