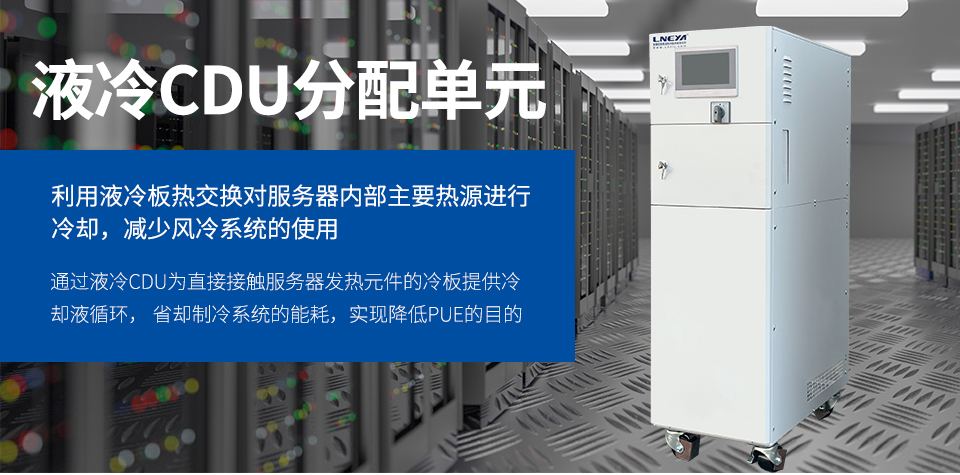

数据中心液冷分配单元

型号

ZLFQ-15

ZLFQ-25

ZLFQ-50

ZLFQ-75

ZLFQ-100

ZLFQ-150

温度范围

冷却水温度+5℃～35℃

冷却水

5℃~30℃ 采用西门子/霍尼韦尔调节阀控制冷却水流量

控温精度

±0.2℃

±0.5℃

流量控制

10～25L/min

25～50L/min

40～110L/min

70～150L/min

150～250L/min

200～400L/min

流量控制采用变频器调节，精度±0.3L/min

制冷量（MAX）

15kW

25kW

50kW

75kW

100kW

150kW

储液容积

15L

30L

60L

100L

150L

200L

载冷剂

水、硅油、氟化液、乙二醇水溶液等

控制器

PLC，模糊PID控制算法，具备串级控制算法

温度控制

导热介质出口温度控制模式，具备串级控制算法

通信协议

以太网接口TCP/IP协议

RS485接口 modbus RTU协议

设备内部温度反馈

设备导热介质出口温度、介质进口温度、冷却水温度

水箱液位

进出口压力传感器检测，冷却水压力检测

介质管路

SUS304

换热器

板式换热器，特别注意：需要使用清洁厂务水

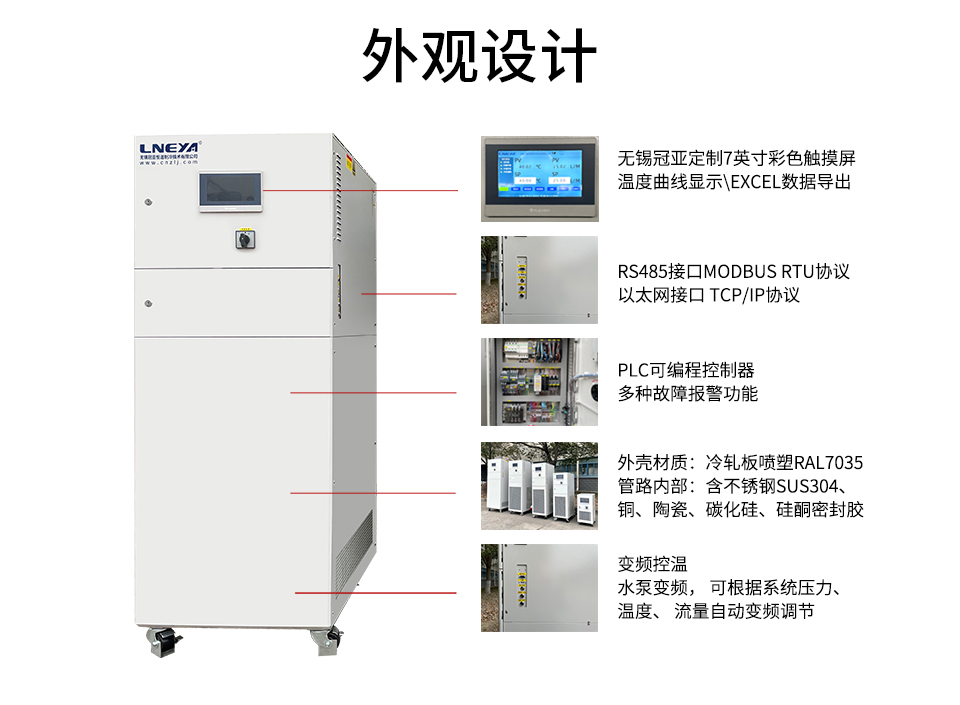

操作面板

无锡冠亚定制7英寸彩色触摸屏，温度曲线显示\EXCEL 数据导出

an全防护

具有自我诊断功能；相序断相保护器；压力保护，过载继电器、热保护装置等多种an全保障功能。

进出接口尺寸

G3/4

G1

G1

DN32

DN40

DN50

冷却水接口

G3/4

G1

DN40

DN50

DN50

DN65

冷却方式

水冷，厂务水温度低于设备所提供的的zui低温度3℃以上，且水温波动≤3℃

冷却水流量7～20℃

2.5m³/h

4m³/h

8m³/h

13m³/h

17m³/h

25m³/h

电源

380V 50HZ

1kW

1.5kW

3kW

4kW

5kW

6kW

外壳

冷轧板喷塑RAL7035

型号

ZLFQ-200

ZLFQ-250

ZLFQ-300

ZLFQ-400

ZLFQ-500

温度范围

冷却水温度+5℃～35℃

控温精度

±0.5℃

流量控制

15～30m³/h

20～35m³/h

25～40m³/h

30～60m³/h

40～70m³/h

流量控制采用变频器调节

制冷量（MAX）

200kW

250kW

300kW

400kW

500kW

储液容积

250L

300L

600L

1000L

1200L

制冷系统

厂务水与载冷剂换热，载冷剂为发热设备提供冷量

载冷剂

水、硅油、氟化液、乙二醇水溶液等

控制器

PLC，模糊PID控制算法，具备串级控制算法

温度控制

导热介质出口温度控制模式

通信协议

以太网接口TCP/IP协议

RS485接口 modbus RTU协议

设备内部温度反馈

设备导热介质出口温度、介质进口温度、冷却水温度

水箱液位

压力传感器实时监测

介质管路

SUS304

系统压力

采用压力传感器检测显示在触摸屏上

换热器

板式换热器，特别注意：需要使用清洁厂务水

操作面板

无锡冠亚定制7英寸彩色触摸屏，温度曲线显示\EXCEL 数据导出

an全防护

具有自我诊断功能；相序断相保护器；压力保护，过载继电器、热保护装置等多种an全保障功能。

进出接口尺寸

DN65

DN65

DN65

DN80

DN80

冷却水接口

DN80

DN80

DN100

DN100

DN125

冷却方式

水冷，厂务水温度低于设备所提供的的zui低温度3℃以上，且水温波动≤3℃

冷却水流量7～20℃

34m³/h

43m³/h

51m³/h

69m³/h

86m³/h

电源380V 50HZ

7kW

7kW

8kW

9kW

13kW

外壳

冷轧板喷塑RAL7035
